ВВЕДЕНИЕ

Данный домкрат применяется для получения большого усилия на выходе с использованием небольшого рабочего усилия на входе. Основным элементом домкрата является передача винт-гайка. Передача винт-гайка служит для преобразования вращательного движения в поступательное. В силовых передачах винт-гайка часто применяется трапециедальная резьба. Она обладает высокой прочностью витков, технологична, имеет более высокий к.п.д., чем метрическая резьба, но может использоваться только при реверсивной нагрузке. Винт и гайка должны составлять прочную и износостойкую пару. Исходя из этого винт, который не подвергается закалке изготавливается из стали , а для изготовления гайки применяется бронза .

Резьба трапециедальная

Примем материал Винта Сталь 45

материал Гайки Бронза БрА9Ж4

материал Рукоятки Ст3кп

материал Корпуса Ст3кп

1.Расчет винта домкрата

Геометрические параметры резьбы

Задачей раздела является определение параметров резьбы винта.

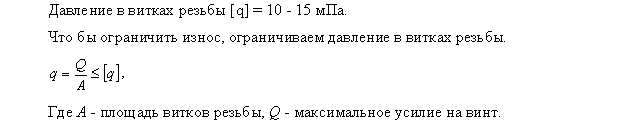

Опыт эксплуатации передач винт-гайка показывает, что основной причиной выхода их из строя является изнашивание резьбы . Следовательно, критерием проектировочного расчета является износостойкость. Условие работоспособности по критерию износостойкости может быть записано в виде .

q?[q]

cталь - бронза

1.2 Определение внутреннего диаметра резьбы винтового домкрата.

Расчет на устойчивость по формуле Эйлера

Проверка на устойчивость прошла не прошла

По ГОСТ 9484-73 выбираем резьбу

1.3 Угол подъема винтовой линии винтового домкрата.

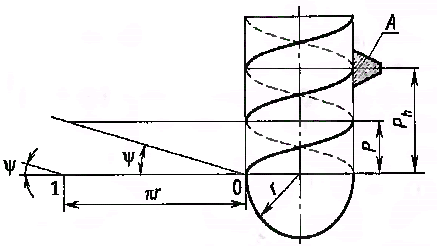

Винотовая линия

1.4 Приведенный угол трения в резьбе

1.5 Проверка условия самоторможения ( расчет домкрата)

Условие самоторможения выполняется

1.6 Момент сил трения в резьбе

1.7 Момент сил трения на обушке винта

1.8 Размеры рукоятки винтового домкрата

материал Рукоятки Ст3кп

Конструктивная длина рукоятки принимается с учетом ширины ладони рабочего и диаметра головки винта, после чего округляется до ближайшего большего стандартного значения:

1.9 Проверочный расчет

Условие прочности имеет вид

< =

2 Расчет гайки домкрата

Число витков гайки

Высота гайки

Проверка прочности витков резьбы гайки

материал Гайки Бронза БрА9Ж4

Условие выполняется

Размеры гайки

3.Расчет корпуса домкрата

По заданию примем Dвк

Наружный диаметр корпуса опрделим из условия

прочности на смятие опорной поверхности

материал Корпуса Ст1кп

Dнк мало поэтому примем ширину фланца конструктивно

Высота корпуса

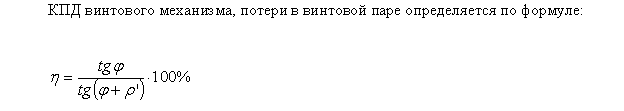

4. КПД Домкрата

5. Расчет болтового соединения домкрата

Диаметры болтов нужно подбирать

по двум действующим силам обозначенным

на рисунке

Возьмем 4 болта поставим без зазора (плотно),

они будут работать на срез и смятие.

суммарный момент

Расстояние от оси домкрата до оси болта

Примем материал болтов

Сталь 10
