крутящий момент
Модуль сдвига
Допускаемые касательные напряжения
Допускаемый угол закручивания
геометрия :
1. Чертим индивидуальную расчетную схему стержня
2.Вычислим реактивный момент
3 Используя метод сечений , определяем законы изменений крутящего момента в сечении
Первый участок
Второй участок
Третий участок
Четвертый участок
Пятый участок

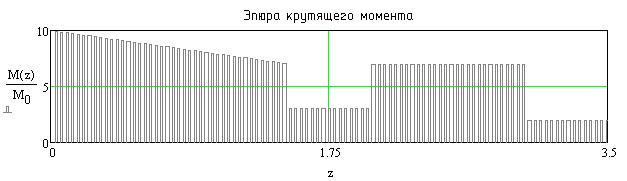

По полученным значениям строим эпюру крутящих моментов в долях М
4. Обозначаем полярный момент сопротивления Wp = nd*/16 сечения вала диаметром d и выражаем через него аналогичные величины для участков вала:
момент сопротивления при кручении участка вала квадратного сечения
5 Вычисляем наибольшие касательные напряжения на участках вала.
Первый участок
Второй участок
Третий участок
четвертый участок
Пятый участок

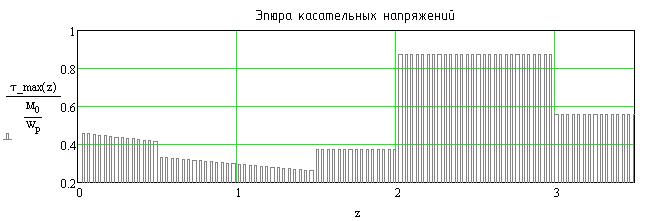

По полученным значениям строим эпюру наибольших касательных напряжений на участках вала в долях M/Wp
6. Обозначаем полярный момент инерции Jp сечения вала диаметром d выражаем через него аналогичные величины для участков вала:
момент инерции при кручении участка вала квадратного сечения
7. Используя закон Р. Гука в интегральной форме, находим углы закручивания на участках вала.
Первый участок
Кривизну квадратной параболы , определим по знаку второй производной
Второй участок
Угол закручивания начала координат второго участка
Кривизну квадратной параболы , определим по знаку второй производной
третий участок
Угол закручивания начала координат третьего участка
С учетом этого получаем
Кривизну квадратной параболы , определим по знаку второй производной
четвертый участок
Угол закручивания начала координат четвертого участка
С учетом этого получаем
Кривизну квадратной параболы , определим по знаку второй производной
пятый участок
Угол закручивания начала координат пятого участка
С учетом этого получаем
По полученным значениям строим эпюру углов закручивания в долях Ml/GJp
8. Анализируя эпюру s определяем опасное по прочности сечение вала . Из условия прочности при кручении вала
вычисляем допускаемый диаметр
отношение
9. Анализируя эпюру ф;, находим опасное по жесткости сечение Проверяем выполнение условия жесткости вала
10. вычисляем допускаемый диаметр из условия жесткости
Из двух полученных ответов окончательно принимаем большее значение

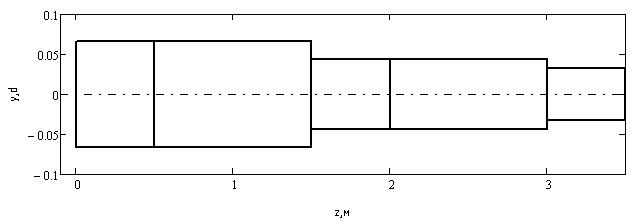

С учетом этого поперечные размеры участков вала равны
размер квадратного сечения участка вала
При этих размерах поперечных сечений будет обеспечена как прочность, так и жесткосгь вала
РАСЧЕТ ВАЛА НА ПРОЧНОСТЬ И ЖЕСТКОСТЬ ПРИ КРУЧЕНИИ
